Zalecane średnice otworów pod gwintowniki to wartości, które są używane przy wierceniu otworów przed gwintowaniem. Są one kluczowe, aby zapewnić, że gwinty będą miały odpowiednie wymiary i właściwości mechaniczne. Wartości te zależą od rodzaju gwintu, jego średnicy oraz skoku. Istnieją dwie główne kategorie gwintów: metryczne (M) i drobnozwojne (MF) oraz calowe (np. G, UNC, UNF).
Dla gwintów metrycznych zalecana średnica otworu to zazwyczaj średnica nominalna gwintu minus skok gwintu. Na przykład, dla gwintu M8, który ma skok 1.25mm, zalecana średnica otworu przed gwintowaniem może wynosić około 6.8mm (8mm – 1.25mm). To uproszczenie, ponieważ rzeczywiste wartości mogą się nieco różnić w zależności od wymagań specyficznych dla danego zastosowania, takich jak rodzaj materiału, w którym tworzony jest gwint.
Dla gwintów calowych, obliczenia te są podobne, ale używa się innych jednostek i często różnią się one w zależności od typu gwintu.
Wartości te są standardowo określone w specyfikacjach i normach technicznych, takich jak ISO, DIN, ANSI czy JIS. Dla konkretnych wartości zalecanych średnic otworów pod gwinty warto odnieść się do tabel dostępnych w literaturze technicznej lub katalogach producentów narzędzi do gwintowania.
Jakie wiertło pod gwint?
Do wykonania otworów polecamy przemysłowe wiertła HSS i HSSE produkcji Wiertła Baildon i Festa oraz stosowane na obrabiarkach CNC polecane przez wielu specjalistów wysokowydajne wiertła pełnowęglikowe (VHM) produkcji Mitsubishi Materials.

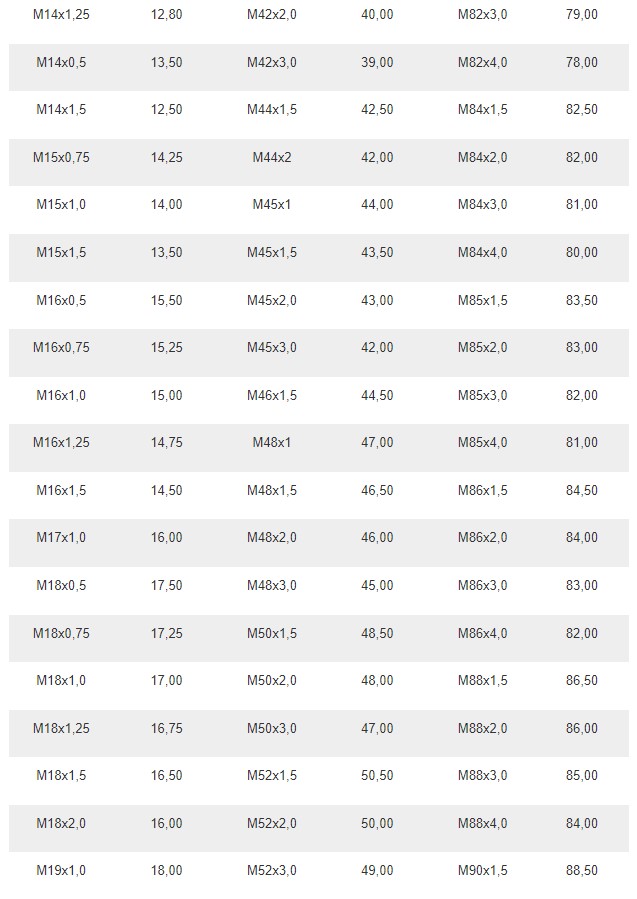

Tabela zalecanych średnic wierteł dla gwintowników
M gwinty metryczne
MF gwinty metryczne drobnozwojne
BSW, BSP(G), BSF gwinty Whitwortha
UNC, UNF, UNEF gwinty amerykańskie zunifikowane
UN gwinty amerykańskie zunifikowane o uprzywilejowanych skokach
Rd gwint okrągły DIN 405, Tr gwint trapezowy symetryczny DIN 103, Pg gwint do rurek instalacyjnych stalowych, NPT gwint amerykański rurowy stozkowy, BA gwint British Association.
Prosimy o kontakt jeśli w tabeli nie mamy gwintów których szukacie.
